ANYMESH-SDR-A2-3（1400-2W，HDMI编码器版本）
保障基地区域无线自组网单兵自组网设备
产品规格书
产品概述

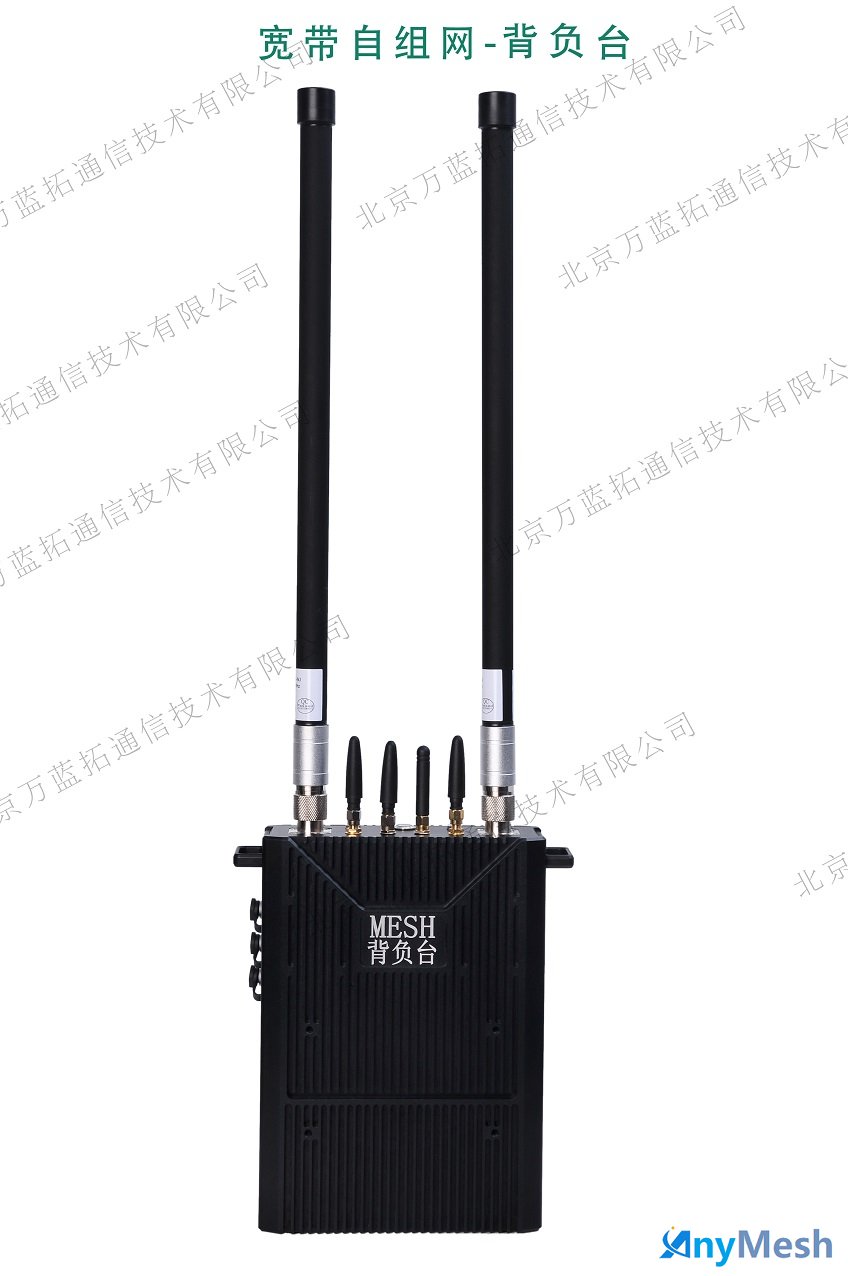

ANYMESH-SDR-A2-3背负式自组网单兵设备机动灵活, 操作便捷.支持一键式开机.随地架设。内置大容量锂电池，开机上电即可自动建链组网,无需额外配置工作。主要特点是内置高线性功放,支持单兵组网，内置高清视频编码器，并可以提供wifi热点用于近距离的移动终端接入。组网方式随环境动态变化,满足多场景应用需求。设备在无遮挡环境下传输距离可达2km（地对地视距），在强遮挡环境中,仍然能保持高数据传输通信。
该单兵背负式自组网电台采用FPGA平台方案，COFDM技术和移动Ad hoc网络技术，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线IP MESH网络，该网络具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于部队军事、海警海事、公安武警、反恐特勤、边防海防、消防应急、抢险救灾、石油化工、港口水利、林业交通、矿井隧道、智能机器人、无人车、无人船、野外作业等场合。
产品特色
- 背负台适用于单兵便携使用，背负式，满足国产化要求。
- 型号命名规则：ANYMESH-SDR-【通信波形】【形态编号】-【工作频段】-【发射功率】
- 推荐型号: ANYMESH-SDR-A2-3（1400-2W）
- 通信波形: 默认A波形（64节点，100Mbps@20MHz），可选A，B，C，D四种波形
- 形态编号: 3代背负台形态编号分为2-3
- 工作频段: 1300-1500MHz，中心频点1400
- 可扩展License：自适应选频/跳频/干扰防御/空间时分复用（收费功能，按需授权）
 非视距传输 |
 快速组网 |
 GPS/北斗定位 |
 网络自愈合 |
 高传输速率 |
 移动式节点 |
 多接口数据接入 |
 网络管理平台 |
技术参数
| 功能选项 | 规格 | 定制项 | ||
| 国产化要求 | 可实现100%全国产化 | 复旦微平台 | ||
| 无线特性 | 频率范围 | 1300MHz-1500MHz | 70M-6GHz范围可定制 | |
| 信道带宽 | 1.25/2.5/5/10/20MHz可调 | |||
| 调制方式 | TDD-COFDM + MIMO（双发双收,分集接收，MIMO复用） | |||
| 星座调制 | QPSK/16QAM/64QAM/256QAM/1024QAM（自适应） | |||
| 传输速率 | 峰值100Mbps@20MHz（2台端到端灌包测速） | |||
| 数字灵敏度 | -101dBm@5MHz | |||
| 传输距离 | 地地视距条件可达2km（空对地条件下实测距离50KM） | |||
| 发射功率 | 最大合成2W，双通道，2*1W | |||
| 组网功能 | 节点容量 | 支持64节点 | ||
| 组网能力 | 不低于10跳； | |||
| 入网时间 | 系统启动后1s入网 | |||
| 网络拓扑 | 无中心网络、星型网，链式网，网格网等 | |||
| 组网功能 | 具有无中心组网功能: | |||
| 中继功能 | 通过多条路径的方式传输语音，图像和数据: | |||
| 双向传输 | 前后两个节点设备之间可实现双向传输音视频信号和数据: | |||
| 网络透传 | 支持IP透传功能,满足TCP/IP协议 | |||
| 系统功能 | 数据接口 | 网口和串口（RJ45百兆网口+RS232控制接口） | ||
| 视频编解码 | 内置编码板（内置A型HDMI接口：1个视频输入接口，带防水帽） | |||
| 视频分辨率 | 视频分辨率支持1080P向下兼容，22顿-1帧/秒 | |||
| 网络延时 |
图像延时:≤500ms; 数据延时:≤10ms; |
|||
| 语音通信 | 3.5mm语音手咪接口，实现双工PTT对讲 | |||
| 控制功能 | 支持WEB UI统一管理 | |||
| 天线接口 | 具有外部天线接口 | |||
| 定位WiFi | 卫星定位*1，WiFi天线*1 | |||
| 其余功能 | 信号指示灯和网络指示灯 | |||
| 物理特性 | 整机功耗 | ≥12W,≤25W（2*1W双通道，同时并发） | ||
| 供电时长 | 内置电池工作时间大于8小时 | |||
| 工作温度 | -40℃~65℃ | |||
| 防护等级 | IP67 | |||
| 外形尺寸 | 230*165*55mm | |||
| 整体重量 | 约2kg | |||
包装清单
| 包装清单 | 物品名称 | 数量 | 单位 |
| ANYMESH-SDR-A2-3（1400M-2W）（HDMI编码器版本） | 1 | 台 | |
| 全向玻璃钢天线 | 2 | 根 | |
| PTT 手咪 | 1 | 个 | |
| 定位/WiFi 天线 | 2 | 根 | |
| 快速使用指南 | 1 | 份 | |
| 保修卡与合格证 | 1 | 份 |
万蓝/ANYMESH品牌的高性能SDR自组网采用多载波TDD- COFDM+MIMO技术体制，FPGA硬件平台，OLSR智能路由协议，支持加载4种波形算法，主推A波形算法：峰值速率100Mbps@20MHz*，组网规模64节点，默认定频组网，选配智能选频/跳频算法， IP透传，串口透传，PTT语音、 DES/AES128/256加密，空地/空空视距可达300公里以上，频率/功率/接口可定制。
