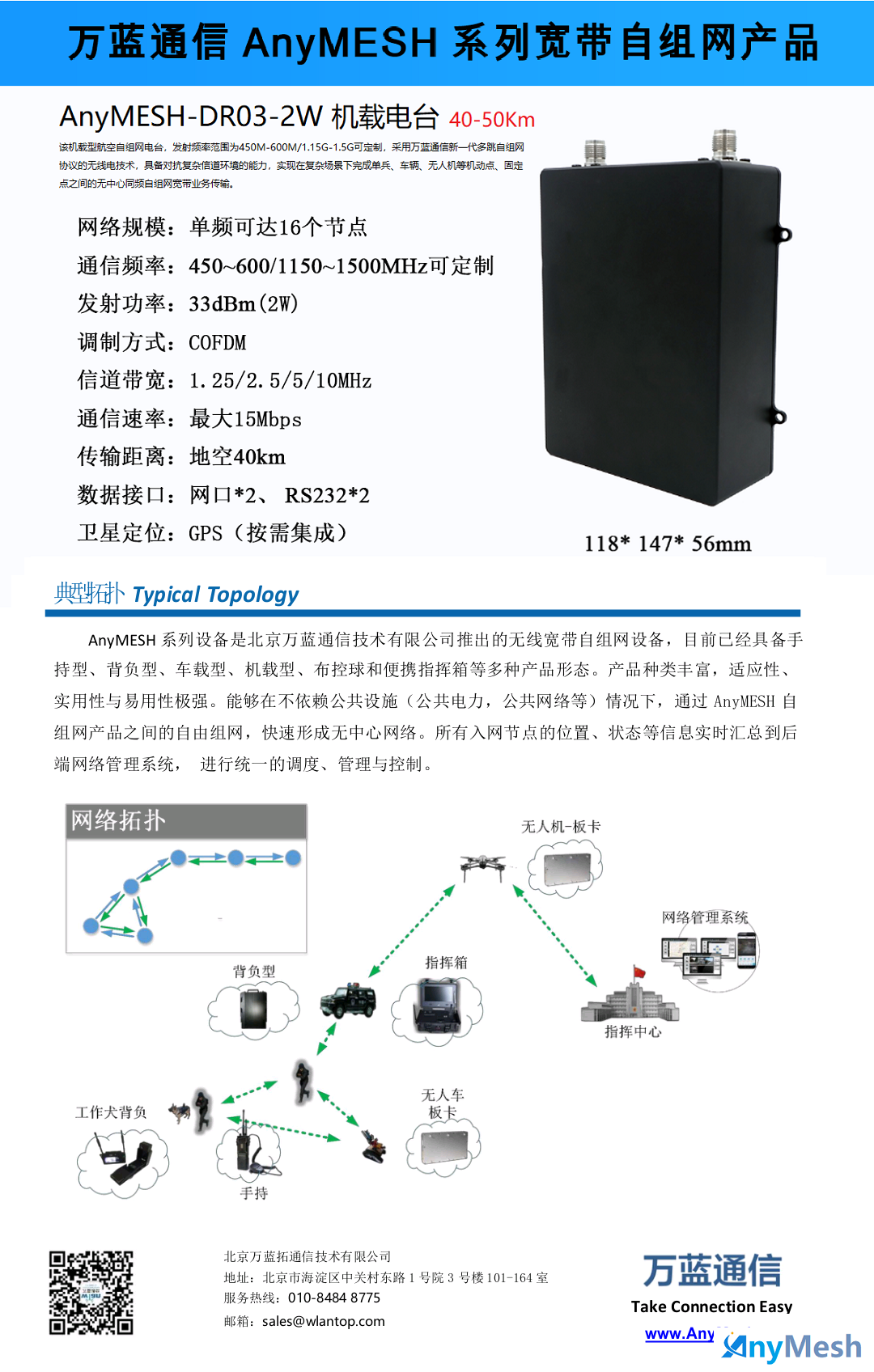

ANYMESH-DR03高端COFDM 40公里级无人机航空自组网电台

 AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案
       ANYMESH-DR03-500高端40公里级航空电台采用COFDM技术和移动Ad hoc网络技术,不依赖任何基础通信设施,能够临时、动态、快速地构建一个无线IP网络,具有自组织、自恢复、高抗毁的特点,支撑数据、话音、视频等多媒体业务多跳传输,可应用于野外作业、临时会议、楼宇通信、环境监测、车辆组网、公安消防、反恐特勤、无线图传、矿井作业、抢险救灾、单兵组网、无人机等场合。

       该高端航空机载无线自组网电台结合地面自组网电台可以进行混合分簇分级组网。机载自组网电台之间形成骨干远距离通信组网,便携无线自组网电台形成分队子网,可以通过机载自组网电台形成的骨干网与远端另一子网的便携无线自组网电 台进行双向通信,支撑视频、 话音、数据等多媒体业务的多跳通信。手机、平 板、PC 等各类 IP 终端可通过节点的网口或 WIFI AP 接入网络,实现各类 IP 应 用终端之间的互联互通。

主要特点

  • 通信频段:450~600MHz
  • 信道带宽:1.25/1.5/1.75/2.5/3.0/3.5/5/6/7/8/10 MHz
  • 发射功率:最大33dBm (2W),1dBm可调
  • 通信距离:40 km以上(地空视距),10km(地面对地面视距)
  • 通信速率:最大30Mbps(Linux iperf软件测试可达30Mbps)
  • 扩展功能:航插口(网口和电源),内置WiFi AP(2.4G终端无线接入连接)
  • 抗多径干扰:采用COFDM多载波调制方式,具有很强的抗多径干扰通力;
  • 绕射能力:相对于高频无线电波具有更强的绕射和穿透通力;
  • 抗毁自愈:个别终端损毁不会影响网络正常运行,具有很强的抗毁能力;
  • SDR软件架构:基于IP体系的无中心、分布式无线自组织网络。

技术参数

网络规模 单网16个节点/多网可达128个
工作频段 450-600mhz,125KHz步进可调
发射功率 最大33dBm,0~33dBm可调,0.25dB步进
调制方式 COFDM
载波调制 BPSK/QPSK/16QAM/64QAM(自适应)
带宽模式 1.25/1.5/1.75/2.5 /3 /3.5 /5 /6.0/7.0/8.0/10.0MHz
通信速率 用户速率最大可达30Mbps(linux iperf测试30Mbps)
接收灵敏度 -98dBm
通信距离 视距可达40 km
对外接口 2个航插(1:网口和电源,2:音频和串口)
无线扩展 WiFi AP
系统启动 约4秒
入网时间 热启动时小于1秒,冷启动时小于5秒
重组时间 小于1秒
路由切换时间 小于0.5秒
多跳能力 短消息: 10~15跳以上、语音: 5~7跳以上、视频: 3~5跳以上;(与带宽有关)
整机功耗 10W~15W
外壳尺寸 145*245*63 mm
重量 2960 g
电源供给 12V~15V,不小于1.5A
工作温度 -20~60℃
防水等级 IP67
外壳尺寸 118*159*56 mm
整机重量 1285 g
